Vakolható redőnytok méretezése

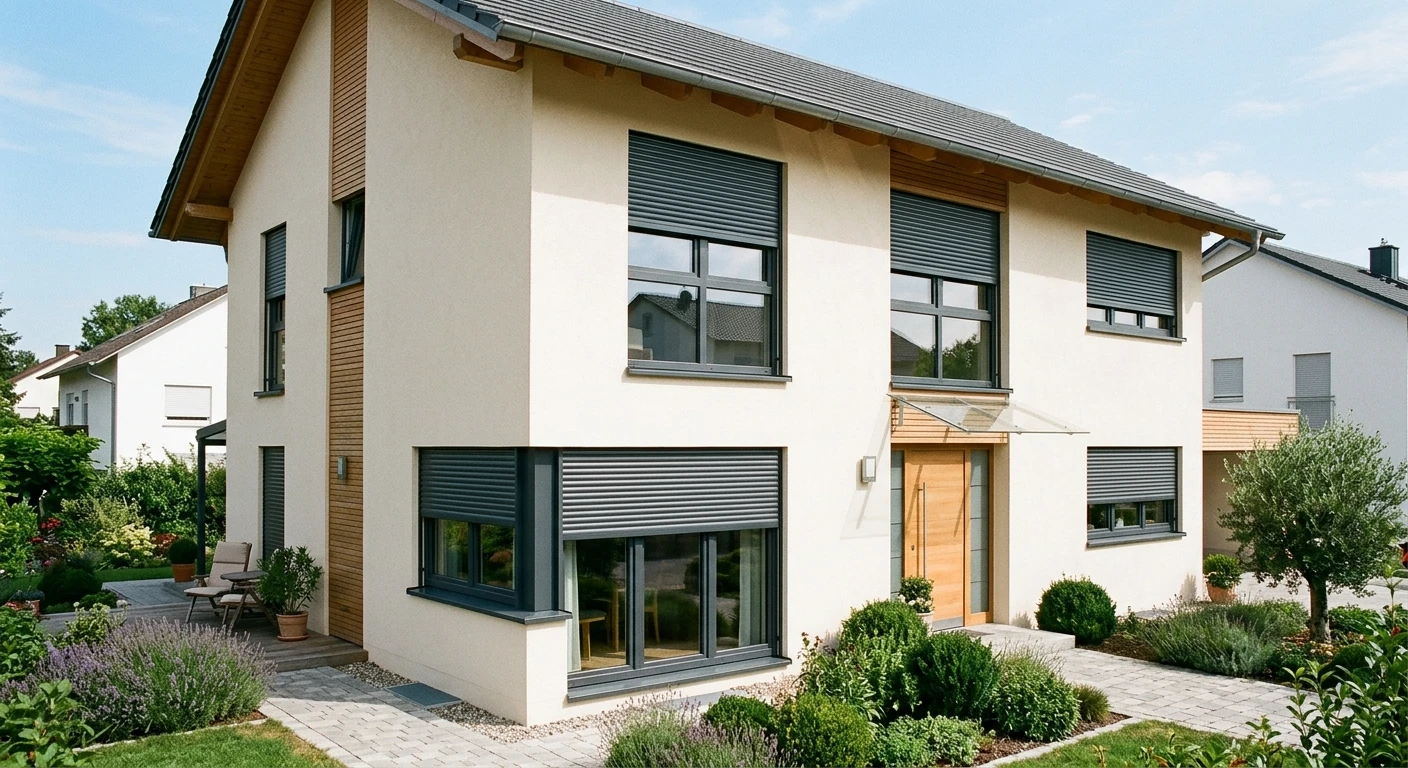

Új házat építesz, vagy meglévő otthonodat újítod fel kívül-belül? A modern építészet egyik legszebb és legpraktikusabb megoldása a 20°-os vakolható redőnytok. A segítségével a redőnyök teljes szerkezete – a tok és a lefutósínek egy része – láthatatlanul simul bele a homlokzatba. Nem csúfítják el az épület arculatát a kiálló dobozok, és nem takarnak be az ablak üvegfelületébe sem.
Azonban a vakolható rendszereknek van egy nagy buktatójuk: utólag már nagyon nehéz és költséges javítani a hibákat. A beépítést centiméterre pontosan előre kell tervezni, még mielőtt a kőművesek vagy a szigetelők felvonulnának a munkaterületre.
Nálunk, a Redőnyapónál az egyik leggyakoribb kérdés az építkezőktől és felújítóktól:
„Mekkora tokmérettel kell számolnunk? Milyen vastag szigetelés szükséges, hogy a redőny is elférjen, a hőszigetelés is tökéletes legyen, és a vakolat se repedjen meg 2 év múlva?”
Ebben a részletes útmutatóban lépésről lépésre elmagyarázzuk a méretezés logikáját, a beépítési mélység kiszámítását és azokat a kivitelezési trükköket, amikkel elkerülheted a leggyakoribb építkezési csapdákat!
1. Melyik ablakra mekkora redőnytok kell?
A vakolható redőnytok mérete elsősorban nem a te szubjektív döntésed, hanem fizikai és technológiai kötöttség. A tok méretét alapvetően két fő tényező határozza meg:
- A nyílászáró teljes magassága (mennyi lécnek kell feltekerednie a tengelyre).
- A kivitel típusa (sima redőnyt szeretnél, vagy kombi, azaz beépített szúnyoghálós modellt).
A piacon a legelterjedtebb a standard 37–39 mm-es lécprofil (legyen az hőszigetelt alumínium vagy műanyag). Nézzük meg, hogyan alakulnak a tokméretek a gyakorlatban!

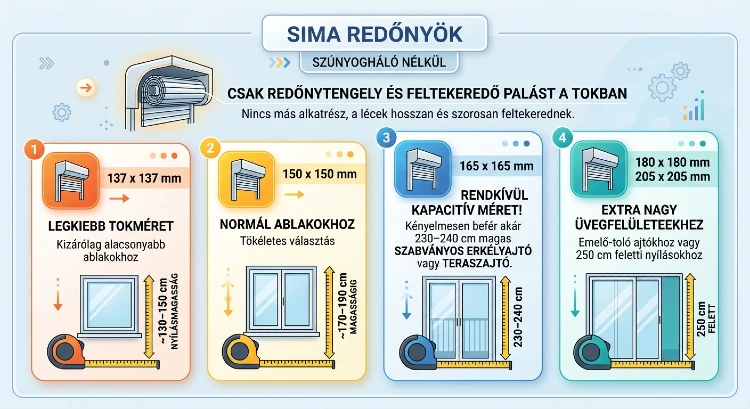

A) Sima redőnyök (szúnyogháló nélkül)
Sima redőny esetén a tok belsejében kizárólag a redőnytengely és a feltekeredő palást kap helyet. Mivel nincs más alkatrész, ami elvenné a teret, a redőnylécek nagyon hosszan és szorosan tudnak feltekeredni:
- 137 × 137 mm-es tok: A legkisebb tokméret. Kizárólag alacsonyabb, kisebb ablakokhoz használható (~130–150 cm-es nyílásmagasságig).
- 150 × 150 mm-es tok: Normál ablakokhoz tökéletes választás (~170–190 cm-es magasságig).
- 165 × 165 mm-es tok: Rendkívül kapacitív méret! Sima redőny esetén kényelmesen befére egy akár 230–240 cm magas szabványos erkélyajtó vagy teraszajtó redőnye is.
- 180 × 180 mm / 205 × 205 mm-es tok: Extra nagy üvegfelületekhez, emelő-toló ajtókhoz vagy 250 cm feletti nyílásokhoz szükséges.

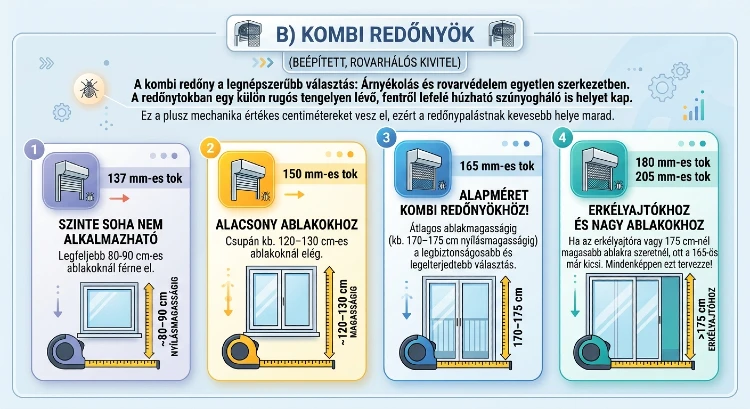

B) Kombi redőnyök (beépített, rovarhálós kivitel)
A kombi redőny a legnépszerűbb választás, hiszen egyetlen szerkezetben egyesíti az árnyékolást és a rovarok elleni védelmet. Ilyenkor a redőnytokban – a redőnytengely mögött/felett – egy külön rugós tengelyen lévő, fentről lefelé húzható szúnyogháló is helyet kap.
Ez a plusz mechanika értékes centimétereket vesz el a tok belső teréből, ezért a redőnypalástnak kevesebb helye marad:
- 137 mm-es tok: Kombi kivitelnél szinte soha nem alkalmazható (legfeljebb 80-90 cm-es ablakoknál férne el).
- 150 mm-es tok: Csupán alacsony, kb. 120–130 cm-es ablakoknál elég.
- 165 mm-es tok: Ez a kombi redőnyök abszolút alapmérete! Átlagos ablakmagasságig (kb. 170–175 cm nyílásmagasságig) ez a legbiztonságosabb és legelterjedtebb választás.
- 180 mm / 205 mm-es tok: Ha az erkélyajtóra vagy 175 cm-nél magasabb ablakra szeretnél kombi redőnyt, ott a 165-ös tok már fizikailag kicsi. Ilyenkor mindenképpen a 180-as vagy 205-ös tokméreteket kell betervezni!
A Redőnyapó Mestertrükkje: Hogyan legyen egységes a homlokzat?
Képzeld el a házadat kívülről! Az ablakok és az erkélyajtók felső széle egy vonalban, egy magasságban fut. Ha az ablakokra kombi redőnyt teszel (amihez 165-ös tok kell), az erkélyajtóra pedig sima redőnyt választasz (amihez a 165-ös tok a 230 cm-es magasságig szintén elég), mindegyik nyílászáród fölé pontosan ugyanakkora, 165 mm-es vakolható tok kerül!
Ez az esztétikai szempontból kiemelten fontos: a homlokzati kiugrások és a vakolóélek teljesen egybefüggő, egységes képet mutatnak majd az egész házon.
2. A hőszigetelés méretezése: A 185 mm-es képlet és a 20 cm-es szabály
Most, hogy tudjuk, mekkora maga a tok, számoljuk ki, mekkora homlokzati szigetelésre van szükség ahhoz, hogy a redőnyház teljesen eltűnjön!
A vakolható redőnytokok előlapja 20°-ban csapott, és egy speciális vakolótartó felülettel (heraklith vagy szinterezett háló) van ellátva. A tok elé kötelező hőszigetelő anyagot (EPS vagy kőzetgyapot) tenni. Ha a vakolatot közvetlenül a fém redőnydobozra hordanád fel, a fém hőtágulása miatt a vakolat az első nyáron vagy télen csúnyán elrepedne.
A pontos matek a legnépszerűbb, 165 mm-es toknál:
165 mm (tokméret/mélység) + 20 mm (minimális külső szigetelés) = 185 mm beépítési mélység
Miért javasolja a Redőnyapó a 20 cm-es (200 mm) szigetelést?
A 185 mm egy kicentizett, elméleti minimum. A valóságban az építkezéseken a téglafal sosem 100%-ig egyenes, van benne 5-10 mm eltérés, plusz számolni kell a szigetelőtáblák ragasztóvastagságával is.
Ha 20 cm-es homlokzati szigeteléssel számolsz:
- Biztonságos takarás: A 165-ös tok előtt nem csak 20 mm, hanem kényelmesen 30–35 mm szigetelés marad. Ez garantálja a 100%-ig repedésmentes, tartós homlokzatot.
- Tökéletes sík: A redőnytok alján lévő alumínium vakolóél (amibe a színezővakolat belemegy) pontosan egy síkba kerül a kész homlokzattal, nem fog sem kiállni, sem behorpadni.
- Kinyitható szerviznyílás: A 20°-os tokok alsó szervizlemeze utólag is könnyen szerelhető marad.
3. Milyen tokmérethez milyen szigetelés illik? (Összefoglaló táblázat)
Hogy könnyen átlásd a tervezést, összeszedtem a leggyakoribb párosításokat:
| Redőnytok mérete | Típus / Alkalmazás | Ajánlott minimális szigetelővastagság |
| 137 × 137 mm | Kisméretű ablakok (sima redőny) | 16 – 18 cm homlokzati szigetelés |
| 150 × 150 mm | Normál ablakok (sima redőny) | 18 cm homlokzati szigetelés |
| 165 × 165 mm | Átlagos kombi ablakok & Erkélyajtók | 20 cm homlokzati szigetelés (Leggyakoribb!) |
| 180 × 180 mm | Magas kombi erkélyajtók / Nagy nyílások | 22 – 24 cm homlokzati szigetelés |
| 205 × 205 mm | Extra nagy méretek / Óriás emelő-toló ajtók | 25 cm feletti szigetelés vagy egyedi beugró |
4. A 4 leggyakoribb kivitelezési hiba, amit kerülj el!
Több évtizedes tapasztalatunk alapján összegyűjtöttük azokat a buktatókat, amikkel a leggyakrabban találkozunk a felmérések során.
1. Hiba: Elfelejtik a toktoldót az ablak tetejéről
Ha az ablakot egyenesen a beton áthidaló alá építik be, és oda szereljük fel a 165 mm-es redőnytokot, a tok alsó része bele fog lógni az ablak üvegfelületébe. Belülről nézve a redőnyház felső 10-15 cm-e látszódni fog az üvegen keresztül!
- A megoldás: Az ablak megrendelésekor a keret TETEJÉRE egy megfelelő méretű (pl. 10–15 cm-es) toktoldót (profilkiszélesítést) kell kérni, VAGY a falazáskor lépcsős áthidaló-kialakítást kell készíteni.így a redőnytok pontosan a műanyag keret mögé kerül, és az üvegből egyetlen centimétert sem takar el.
2. Hiba: Kifelejtik a hőhíd elleni szigetelést A TOK MÖGÖTT
Gyakori hiba, hogy a kőműves kihagyja a fészket a redőnynek, és a fém redőnytok közvetlenül a csupasz beton áthidalóra kerül. Bár a redőny kívülről be lesz vakolva, a tok mögött a hideg télen átfolyik a betonáthidalóra, ami belső oldali penészedéshez és hőhídhoz vezethet.
- A megoldás: A redőnytok MÖGÉ (az áthidaló és a tok közé) mindig tegyetek 2–3 cm vastag, kemény XPS hőszigetelő lapot.
3. Hiba: Elvakolják a szervizfedelet
A 20°-os külső vakolható redőnyök szerviznyílása a tok ALJÁN található. Ha a szigetelő szaki vagy a kőműves figyelmetlen, és az alsó alumínium lemezt is bevonja hálóval meg ragasztóval, a redőny szerelhetetlenné válik. Ha 5 év múlva elszakad a gurtni vagy leég a motor, csak a méregdrága homlokzat szétverésével lehet hozzáférni a szerkezethet!
- A megoldás: A tok alsó szervizlemezét mindig szabadon, vakolatlanul kell hagyni! A gyártók ezt úgy alakítják ki, hogy alulról nézve is esztétikus, eloxált vagy színre fújt alumínium felületet láss.
4. Hiba: Nem számolnak a redőny lefutó szélességével
A sima és a kombi redőny lefutósínje is körülbelül 55 mm széles. Ha a káva oldalsó szigetelését túl vastagra hagyjátok, vagy nem számoltok ezzel a mérettel, a lefutósín belóghat az ablakba.
Összegzés: Hogyan vágj bele a megvalósításba?
A vakolható redőnytok az egyik legjobb beruházás az otthonodba: csodálatos esztétikát, kiváló hőszigetelést és maximális komfortot nyújt. A siker kulcsa azonban a korai egyeztetés.
- Határozd meg a funkciókat: Melyik ablakra szeretnél szúnyoghálót (kombi redőnyt)?
- Kérd a toktoldókat: Az ablakrendelésnél jelezd a gyártónak a vakolható redőny igényét!
- Tervezd meg a szigetelést: 165-ös alapméretnél célozd meg a 20 cm-es homlokzati szigetelést!
